鼎陽科技發布SDG1000X Plus任意波形發生器

更新時間：2024-05-28

點擊次數：1005

SDG1000X Plus采用創新的TrueArb技術，可以兼顧DDS技術的簡單靈活和逐點輸出技術對信號原始信息的保留。應用Easypulse技術，能夠生成高質量，低抖動的方波。能夠便捷輸出最高40Mbps的PRBS碼型。支持多脈沖輸出，助力功率器件雙脈沖測試。

SDG1000X Plus系列具有16-bit高垂直分辨率，最高60MHz輸出頻率，20V輸出幅度，1GSa/s采樣率，8Mpts任意波點數，這些顯著的性能提升使SDG1000X Plus成為工程師生成信號時工具

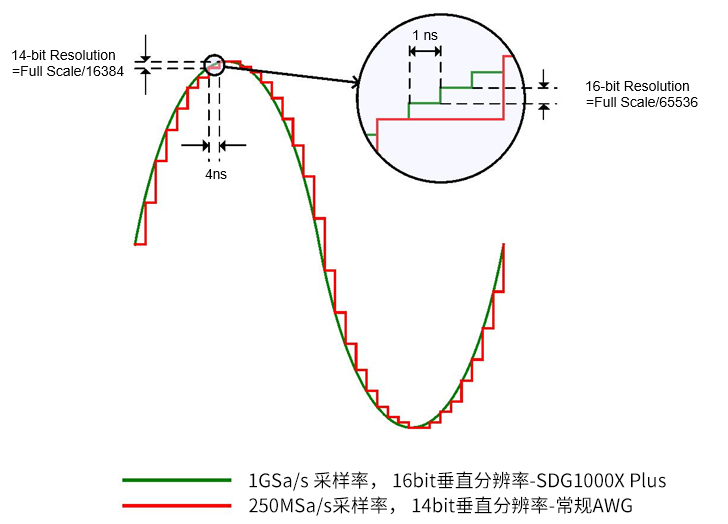

1GSa/s采樣率，16-bit垂直分辨率，波形細節一覽無余 / SDG1000X Plus

SDG1000X Plus采樣率高達1GSa/s，是同類型產品的數倍。采樣率是DAC在給定時間間隔內采樣的樣點數量，采樣率越高，相同頻率下的信號細節越豐富，波形質量越好。

8Mpts/CH任意波長度，復現信號 / SDG1000X Plus

從電子學習到專業使用，SDG1000X Plus將為每一位用戶創造價值。超長的任意波長度，可應用于序列播放和ARB波形編輯，創建的任意波在時域上更詳細，能夠輕松應對各種場景測試。

PRBS碼型輸出，助力誤碼率測試 / SDG1000X Plus

在高速串行通道的測試中，SDG1000X Plus也不落下風，提供PRBS3~PRBS32多種碼型輸出，較大的輸出范圍能夠滿足絕大部分信號的需要。可快捷選取預設的電平邏輯如TTL、LVCMOS，一鍵式輸出高質量差分信號。

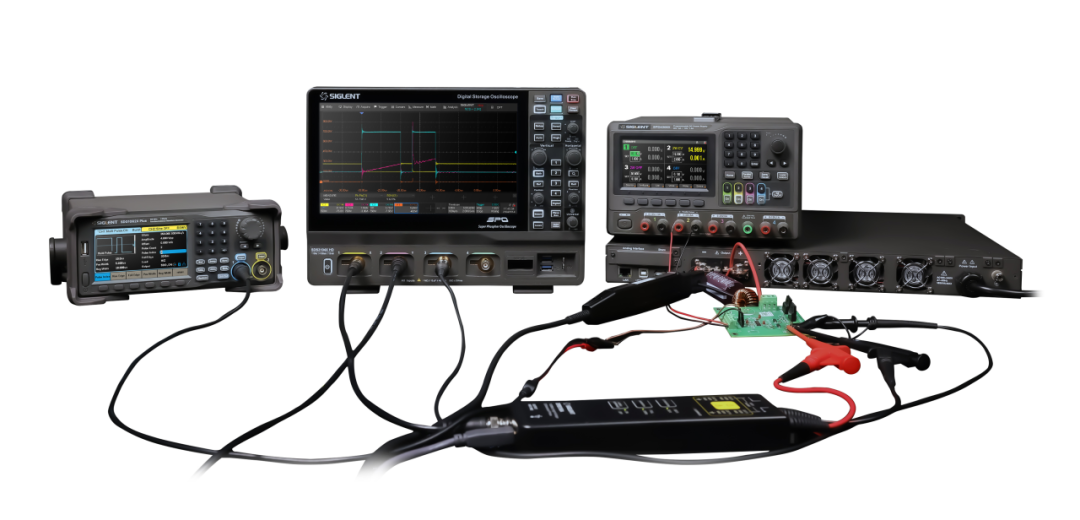

雙脈沖發生器，輕松駕馭功率器件測試 / SDG1000X Plus

內置有多脈沖輸出功能，無需上位機軟件即可實現功率器件的開關參數和動態特性的測量。脈沖的上升/下降沿最小為10ns，每個脈沖的參數可單獨設置，便于控制開啟關斷時間。
